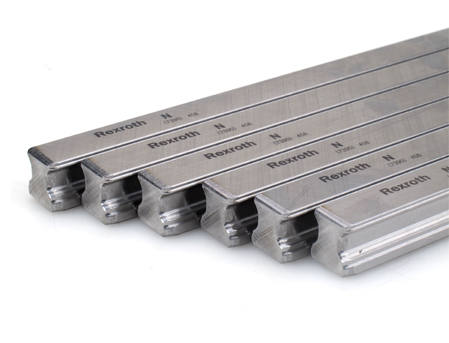

R160740431 力士樂滾珠導軌是從下面用螺栓安裝的導軌,孔距105mm,力士樂可應要求提供的*大長度是5771mm。從下面用螺栓固定導軌.

| A2 |
20 |
|
| H21) |
20.55 |
|
| Lmax2) |
3 836 |
|
| N7 |
9.0
|
|
| S7 |
M6 |
|
| T |
60 |
|
| T1 min |
10
|
|
| T1s3) |
28.0 |
|
| T1 max |
50 |
|
| 重量 |
2.4 |
|
1)尺寸H2帶防護帶
2)對于規格20-45,精度N,H和P的滾珠導軌,單段供貨長度
規格20-25:*長可達5816mm
規格30-35:*長可達5836mm
規格45:*長可達5771mm
3)推薦:首選尺寸T1s,公差 ±0.75。
